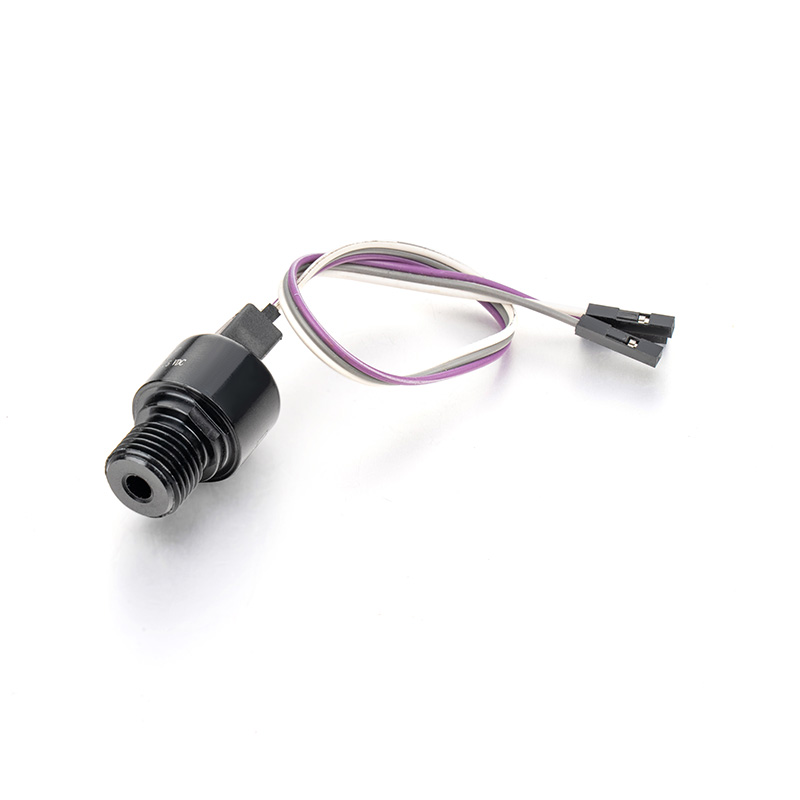

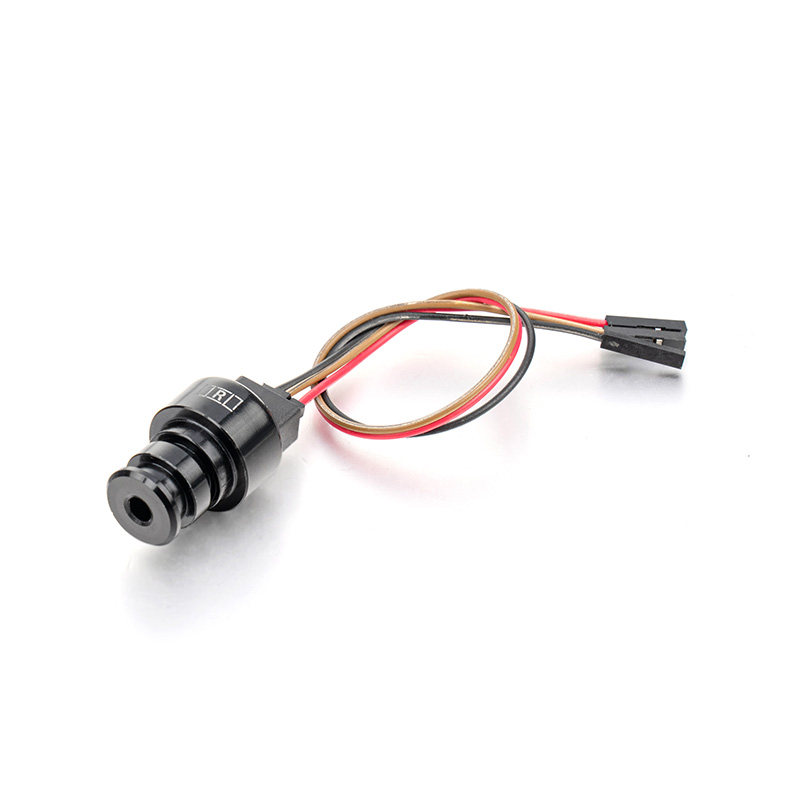

Senzor de traductor de presiune HVAC

Cum funcționează senzorul de traductor de presiune HVAC?

Senzorul de traductor de presiune HVAC este responsabil pentru monitorizarea în timp real și controlul modificărilor de presiune în sistemul de încălzire, ventilație și aer condiționat (HVAC). Senzorul de traductor de presiune HVAC de la Zhoushan, Ltd., utilizează tehnologia de detectare de tăiere și procesele de fabricație de precizie pentru a măsura eficient și cu exactitate presiunea gazului sau lichidului și pentru a transforma aceste semnale de presiune în ieșiri de semnal electric, oferind un suport de date fiabil pentru funcționarea stabilă a sistemului.
Analiza principiului de lucru
Jiaerling's Senzor de traductor de presiune HVAC se bazează în principal pe rezistența la tulpini și tehnologii de detectare capacitivă. Următoarea este o analiză aprofundată a principiilor de lucru ale acestor două tehnologii:
Principiul de funcționare a rezistenței la tulpini
Senzorul de presiune de rezistență la tulpină este echipat cu un element sensibil elastic, cum ar fi o diafragmă metalică sau un gabarit. Când presiunea mediului măsurat (gaz sau lichid) acționează asupra elementului sensibil, elementul sensibil va suferi o ușoară deformare. Această deformare determină o modificare a valorii de rezistență a gabaritului de tulpină, iar modificarea valorii de rezistență este proporțională cu presiunea aplicată. Cu cât este mai mare presiunea, cu atât este mai semnificativă modificarea valorii rezistenței. Prin circuitul de măsurare, această modificare a valorii de rezistență poate fi transformată într -un semnal electric pentru a obține o măsurare precisă a presiunii. Senzorul de presiune de rezistență a calibrului JRL utilizează calibre de tulpini de înaltă precizie și circuite avansate de procesare a semnalului pentru a asigura o precizie ridicată și stabilitatea rezultatelor măsurării.
Principiul de lucru capacitiv
Senzorul de presiune capacitiv măsoară presiunea pe baza principiului condensatoarelor. Senzorul conține două plăci de electrod, dintre care una este fixată, iar cealaltă este conectată la elementul sensibil elastic. Când presiunea mediului măsurat acționează asupra elementului sensibil, deformarea elementului sensibil determină schimbarea distanței dintre cele două plăci de electrod. Modificarea valorii capacității este proporțională cu presiunea aplicată. Cu cât este mai mare presiunea, cu atât este mai semnificativă modificarea valorii capacitanței. Prin circuitul de măsurare, modificarea valorii capacitanței poate fi, de asemenea, transformată într-un semnal electric, obținând astfel măsurarea presiunii de înaltă precizie. Senzorul de presiune capacitiv al Zhoushan Jiaerling Meter Co., Ltd. folosește plăci de electrod de înaltă precizie și circuite de măsurare a capacității avansate pentru a asigura fiabilitatea și precizia măsurării.
Caracteristici și avantaje tehnice
Senzorul de traductor de presiune HVAC din Zhoushan Jiaerling Meter Co., Ltd. are multe caracteristici și avantaje tehnice semnificative. În primul rând, senzorul folosește elemente de detectare de înaltă precizie și tehnologie avansată de procesare a semnalului pentru a asigura exactitatea și stabilitatea măsurării. În al doilea rând, intervalul său larg de măsurare și viteza de răspuns rapid permit senzorului să se adapteze la diverse sisteme HVAC cu diferite niveluri de presiune. În plus, senzorul are, de asemenea, funcții de auto-calibrare și autodiagnostic, care pot ajusta automat eroarea de măsurare și poate detecta condițiile de eroare, reducând astfel costurile de întreținere și simplificând procesul de utilizare.

Locația instalării și precauțiile senzorului de traductor de presiune HVAC

Principiile de instalare a senzorului de presiune
Întreținere și funcționare ușoară
Locația de instalare a senzorului de presiune ar trebui să fie selectată într -o zonă ușor accesibilă pentru întreținerea zilnică, inspecție și depanare. Dispunerea rezonabilă poate îmbunătăți eficiența muncii, reduce costurile de întreținere și poate asigura o funcționare fiabilă a sistemului.
Stai departe de surse de interferență
Atunci când selectați locația de instalare, ar trebui evitați factori de mediu, cum ar fi temperaturi ridicate, umiditate ridicată, vibrații ridicate și interferențe electromagnetice puternice. Acești factori pot avea un efect negativ asupra rezultatelor de măsurare ale senzorului, rezultând date inexacte și sistem instabil. Prin urmare, este crucial să alegeți un mediu relativ stabil.
Zona stabilă fluidă
În conducta de proces, senzorul de presiune trebuie instalat într -o zonă în care fluxul de fluid este relativ stabil. Impuritățile și turbulența în lichid vor interfera cu senzorul și vor afecta precizia măsurării. Alegând o locație de instalare adecvată, aceste interferențe pot fi reduse la minimum.
Pentru diferite tipuri de sisteme HVAC, locația de instalare specifică a senzorului de presiune va fi diferită. De exemplu, în măsurarea presiunii gazelor de condensare, senzorul trebuie localizat în partea de sus a conductei pentru a preveni afectarea condensului senzorului; În timp ce se află în măsurarea presiunii lichide, senzorul trebuie instalat pe partea laterală a conductei, aproape de partea inferioară, pentru a asigura exactitatea măsurării.
Precauții de instalare a senzorului transductorului de presiune HVAC
Când instalați Senzori de traductor de presiune HVAC , clienții trebuie să acorde o atenție specială următoarelor puncte pentru a asigura performanța și durata de viață a senzorului:
Verificați dimensiunea găurii de montare
Asigurați -vă că dimensiunea găurii de montare se potrivește cu specificația firului senzorului pentru a evita deteriorarea senzorului în timpul instalării. Dacă se constată că dimensiunea găurii de montare este inadecvată, ar trebui să fie reglată cu instrumente adecvate pentru a asigura o instalare lină.
Curățați suprafața de montare
Înainte de instalare, asigurați -vă că curățați suprafața de montare și firele senzorului cu o cârpă curată sau un tampon de bumbac pentru a vă asigura că nu există impurități și pete de ulei. Curățarea bună ajută la formarea unui sigiliu eficient și la prevenirea scurgerii în timpul funcționării.
Instalați garnitura de etanșare
În timpul procesului de instalare, asigurați -vă că utilizați o garnitură de etanșare adecvată și asigurați -vă că garnitura se potrivește strâns cu interfața. Această măsură poate preveni eficient scurgerea de lichid sau gaz și poate asigura exactitatea datelor de măsurare.
Evitați supra-strângere
Atunci când rotiți senzorul în poziția de strângere, aveți grijă să nu supraetajați excesiv pentru a evita deteriorarea firelor sau garniturilor. În general, utilizarea cuplului de instalare adecvat poate asigura că senzorul este instalat ferm și asigură funcționarea normală.
Conectarea cablurilor
Când faceți conexiuni la cablu, asigurați -vă că conexiunea este fermă și fiabilă. Se recomandă utilizarea cablurilor ecranate pentru a reduce riscul de interferență electromagnetică. În același timp, cablul ar trebui să fie ținut departe de liniile de alimentare puternice sau de locuri cu unde de puls, pe cât posibil, pentru a evita interferența semnalului și pentru a asigura stabilitatea sistemului.
Testare și calibrare
După instalare, senzorul trebuie să fie complet testat și calibrat pentru a se asigura că precizia sa de măsurare respectă cerințele predeterminate. JRL oferă servicii profesionale de testare și calibrare pentru a îndeplini standardele înalte ale clienților și pentru a asigura funcționarea eficientă a sistemului.
